01

安全繼電器原理

安全繼電器是一種用于保護設備和人員安全的電氣裝置，其工作原理基于內部的電路和邏輯控制。

輸入信號監測：安全繼電器通過監測輸入信號，如安全開關、傳感器等，來獲取設備的安全狀態。

邏輯判斷：安全繼電器內部的邏輯控制電路會根據輸入信號的狀態進行判斷。

輸出控制：根據邏輯判斷的結果，安全繼電器會控制輸出信號的狀態，如開關繼電器的接觸點。

監測和反饋：安全繼電器會持續監測輸入信號的狀態和輸出信號的反饋。

02

什么是安全繼電器？

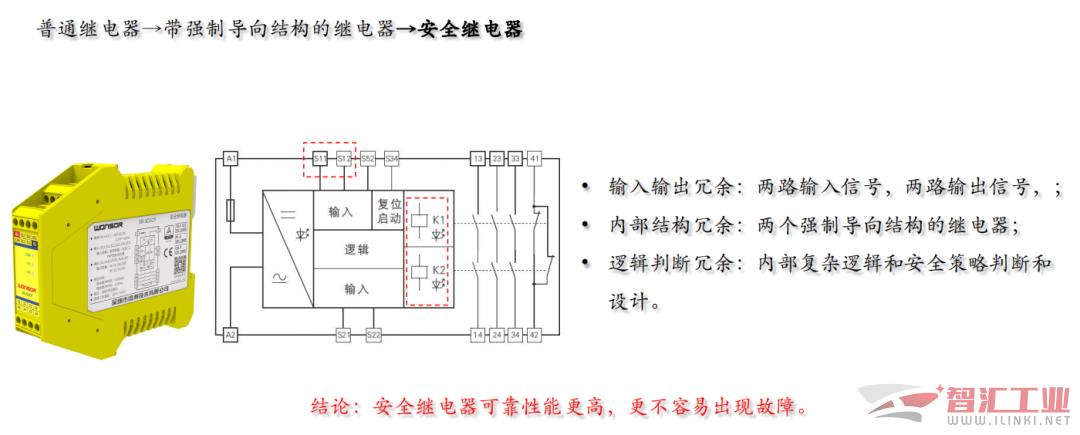

安全繼電器是一個安全回路中所必須的控制部分，它接受安全輸入，通過內部回路的判斷，確定性的輸出開關信號到設備的控制回路里。簡單地說，安全繼電器都是雙通道信號型，只有兩個通道信號都正常時，安全繼電器才能正常工作。

其目的是要互補彼此在故障狀態下的缺陷，從而達到正確且低誤動作的功能，降低其失誤和失效值，提高安全因素。因而設計出不同級別的安全繼電器，用來維護不一樣的機械設備，主要目的在于保護暴露在不同等級下具有危險性的機械操作人員。

03

安全繼電器和普通繼電器有什么不同？

1.安全性能：安全繼電器的設計目的是保護設備和人員的安全。它具有更高的安全性能和可靠性，以滿足安全標準和規范的要求。。

2.安全邏輯：安全繼電器內部的邏輯控制電路經過專門設計，具有特定的安全邏輯。它可以根據輸入信號的狀態進行安全判斷，并采取相應的控制措施。

3.故障檢測：安全繼電器通常具有故障檢測功能，可以監測自身的工作狀態和輸出信號的有效性。

4.產品認證：由于安全繼電器的特殊設計和功能，通常需要通過相關的安全認證和測試，以確保其符合安全標準和規范。

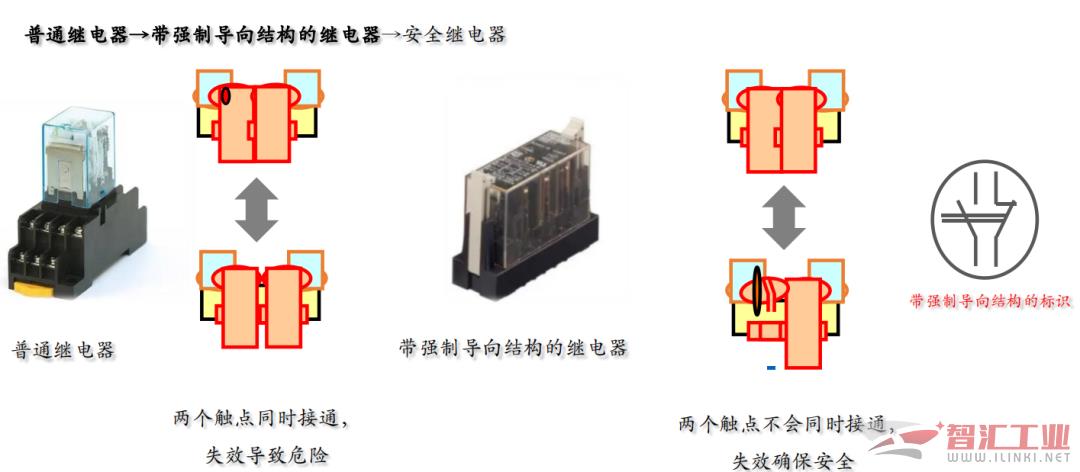

安全繼電器和普通繼電器的區別:

A：普通繼電器：觸點發生熔結，會使得兩對觸點(NO/NC)同時出現ON現象。

B：強制導向繼電器：安全繼電器最為核心的元件為強制導向繼電器，在內部強制導向桿的作用下，即使觸點發生熔結，也不會使得兩付觸點(NO/NC)同時出現ON現象。

04

安全繼電器適用場所

1：適用電磁門鎖開關的應用，確保作業區的安全；

2：適用鑰匙配合安全門開關，作為檢測門開閉之用；

3：適用安全門限開關，檢測門的位置，開或者關的應用；

4：適用安全光柵，防止工作人員進入危險工作范圍；

5：適用安全墊開關，確認工作人員可以安全進入危險工作區域；

6：適用緊急停止按鈕，緊急情況下，停止機器運轉。

總的來說，安全繼電器相對于普通繼電器來說，具有更高的安全性能、更復雜的安全邏輯和故障檢測功能，并且需要通過相關的安全認證。它們主要應用于對設備和人員安全要求較高的場所，如機械設備、自動化系統、工業生產線等。而普通繼電器則主要用于一般的電氣控制和開關操作。
