全新升級的線激光視覺取圖軟件，采用基于三角反射原理的線激光相機，能夠快速掃描物品，并提供出色的圖像效果。通過優化算法和技術，軟件能夠呈現更加逼真的3D效果，讓用戶獲得更加真實的視覺體驗。此外，掃描速度也得到了大幅提升，為用戶提供更高效的操作體驗。
01
軟件版面視圖
軟件由頂部操作區、視窗區、操作區組成，軟件可以輸出的圖像有原始圖、輪廓圖、高度圖、灰度圖、3D圖。
操作區分為四個模塊，分別是設備、影像、輪廓和點云。用戶可以通過設備模塊選擇適用的設備，影像模塊用于處理圖像相關的操作，輪廓模塊用于生成物體的輪廓圖，而點云模塊則用于生成物體的3D點云數據。
這樣的軟件設計使用戶能夠方便地進行圖像處理和分析，同時提供了多種圖像展示方式，滿足不同需求。
02
我們的優勢在哪里？
簡潔、清晰的功能模塊,用戶可以快速準確地找到所需功能，提高工作效率；參數列表的統一顯示方便用戶對參數進行調整，從而得到更好的成像效果；獲得清晰、細節豐富的圖像，準確地觀察和分析物體的特征和結構；軟件可以對3D圖像進行重建和渲染，使圖像具有更好的可讀性。
03
操作區4大模塊
1.設備模塊可以查看當前相機的詳細信息。
在設備模式下可以直觀的看到相機的序列號、產品的型號、電腦MAC地址、相機IP地址、相機芯片溫度。如下圖1。
圖1

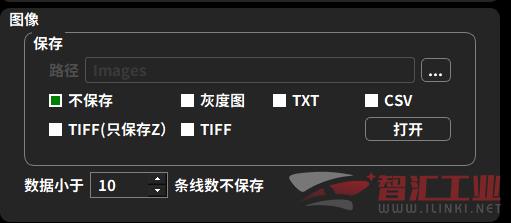

本款軟件還支持圖像的保存，不僅可以保存灰度圖、TXT文件、CSV文件，還能以TIFF格式的文件保存，用戶可以根據自己的需求來選擇文件保存的格式。用戶還可以選擇圖片保存的條件，例如當數據小于10條線時不保存，如圖2所示。
圖2

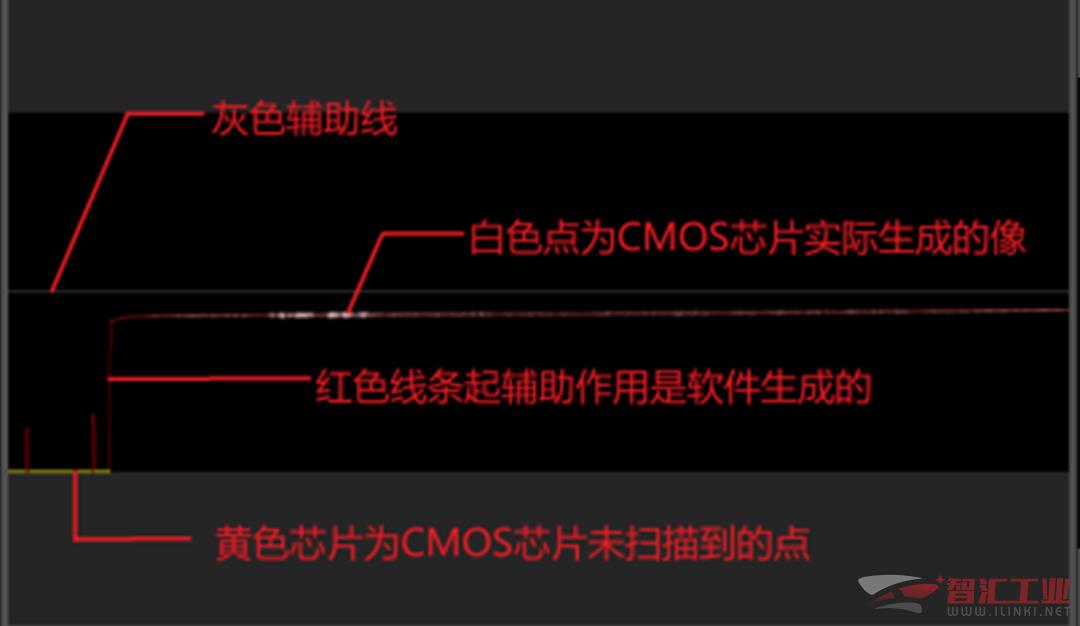

2. 影像模塊會在視窗區的原始圖中顯示COMS芯片實際掃到的點。
在切換影像模式時相機會自動進行掃描，并且會在視圖區生成相機當前拍到的點，我們只需將紅色線放到灰色輔助線附近即可。
3. 輪廓模塊將相機所掃到的點全部顯示出來。

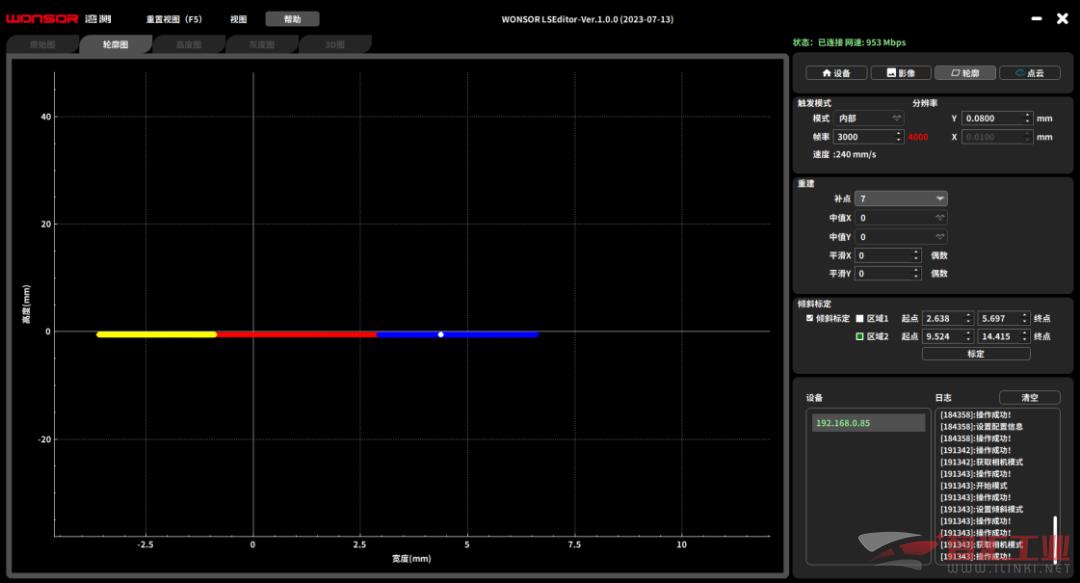

輪廓模式中的重要功能是傾斜標定，用于將兩個選定的區域標定在同一水平面上。適用于不平整或不在同一水平面的物體或平臺。使用方法：勾選傾斜標定，選中需要標平的區域1和區域2，點擊標定按鈕即可將它們標定在同一水平面上（區域1為黃色，區域2為藍色）。
4. 點云模塊下查看高度圖、灰度圖、3D圖，在操作區對掃描出的3D圖進行渲染。

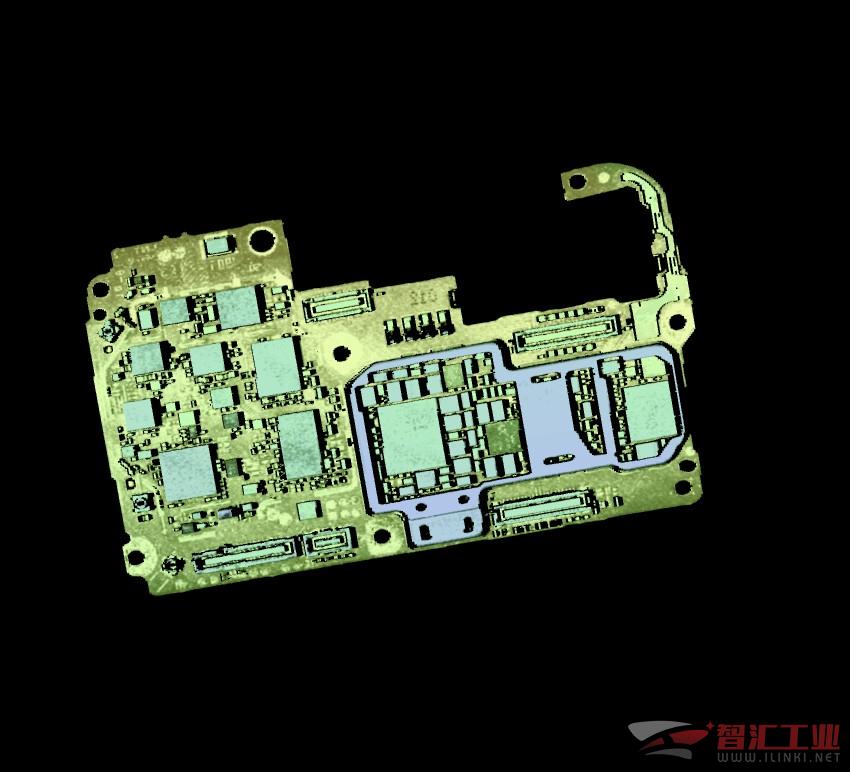

點云模式是軟件中最重要的一個模式，點云模式下我們可以掃描出高度圖和灰度圖以及3D圖，還可以對圖像進行一個渲染功能。

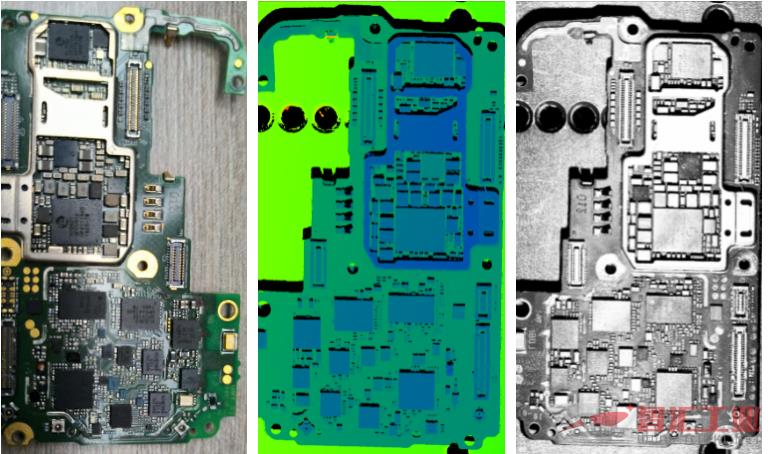

下面是我們物體掃描的一個對比圖。
原圖 高度圖 灰度圖

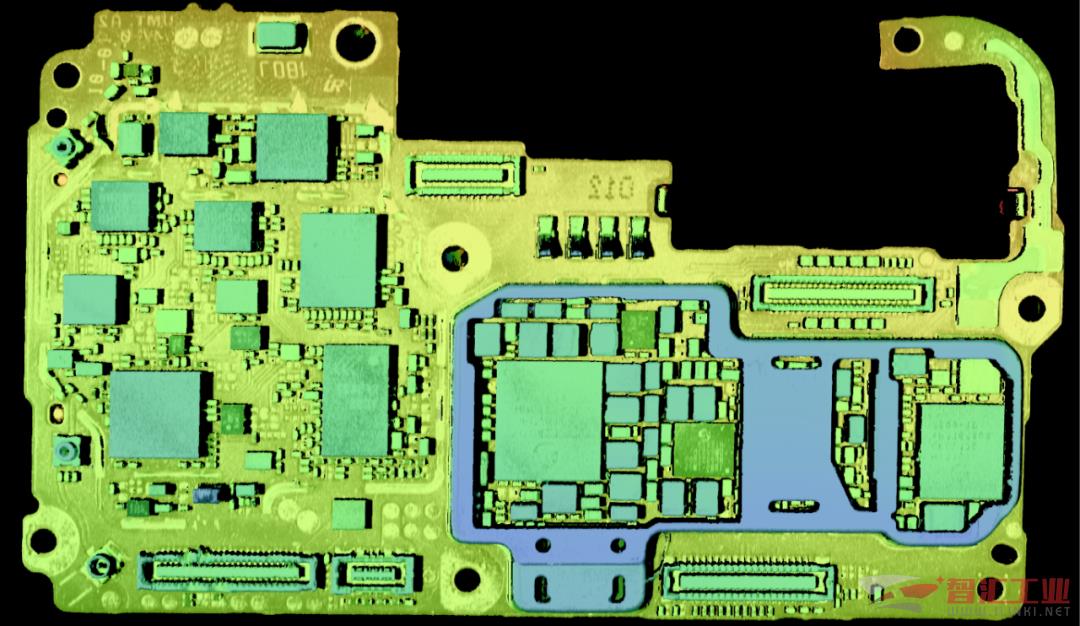

軟件可以將高度圖和灰度圖結合起來，創建出更加逼真和細致的3D效果。

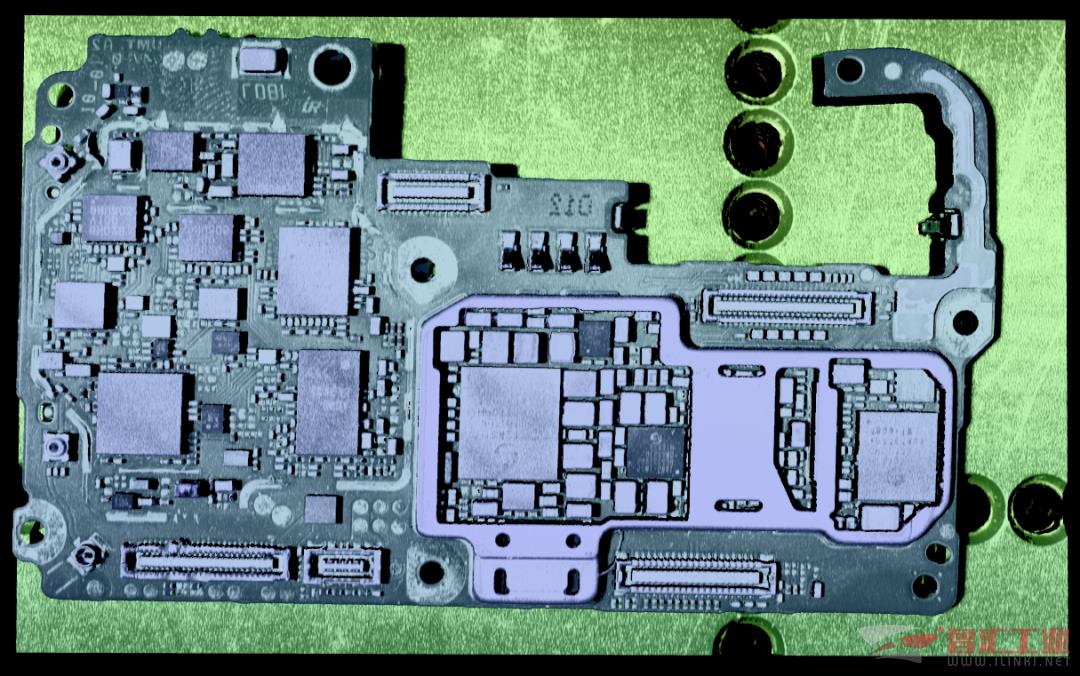

軟件不僅可以對高度進行渲染重建，還可以在重建區域?qū)叶冗M行渲染重建。
灣測 WONSOR 作為國內頭部的高端傳感器企業，始終秉承以研發和品質為核心的理念。我們非常重視客戶的使用反饋，并不斷優化我們的產品。全新升級的線激光視覺取圖軟件正是基于這一理念而開發的，經過特別的改造和升級。這款軟件具備快速的掃描速度，出色的成像效果以及逼真的3D效果。我們致力于為用戶提供卓越的視覺取圖體驗，以滿足他們對高質量產品的需求。
深圳市灣測技術有限公司（簡稱灣測/WONSOR）是一家以研發及品質為核心的高端工業傳感器創新企業，由業內有影響力的資深團隊創立于2020年，公司總部位于深圳，同時在全國還設有分公司1處、工廠2處、辦事處2處。
灣測提供包含精密測量、安全產品和通用傳感器在內的全系列傳感器產品及解決方案，深耕包含3C、半導體、新能源、汽車、傳統制造業等在內的多個行業，已經成功為富士康、寧德時代、立訊精密、大族激光、BYD、中創新航等眾多國內外客戶提供了高品質的智能傳感器產品及解決方案。
灣測將通過不斷精進的研發實力、可靠品質和專業服務，力爭成為被世界認可的民族傳感器品牌。
